Simulador de ALU

Introduce dos operandos de 8 bits, elige una operación y observa el resultado y los flags que activa la unidad aritmético-lógica.

Entrada A

Registro de entrada · operando de 8 bits

Entrada B

Acumulador · operando de 8 bits

Código de operación

Selecciona qué hará la ALU

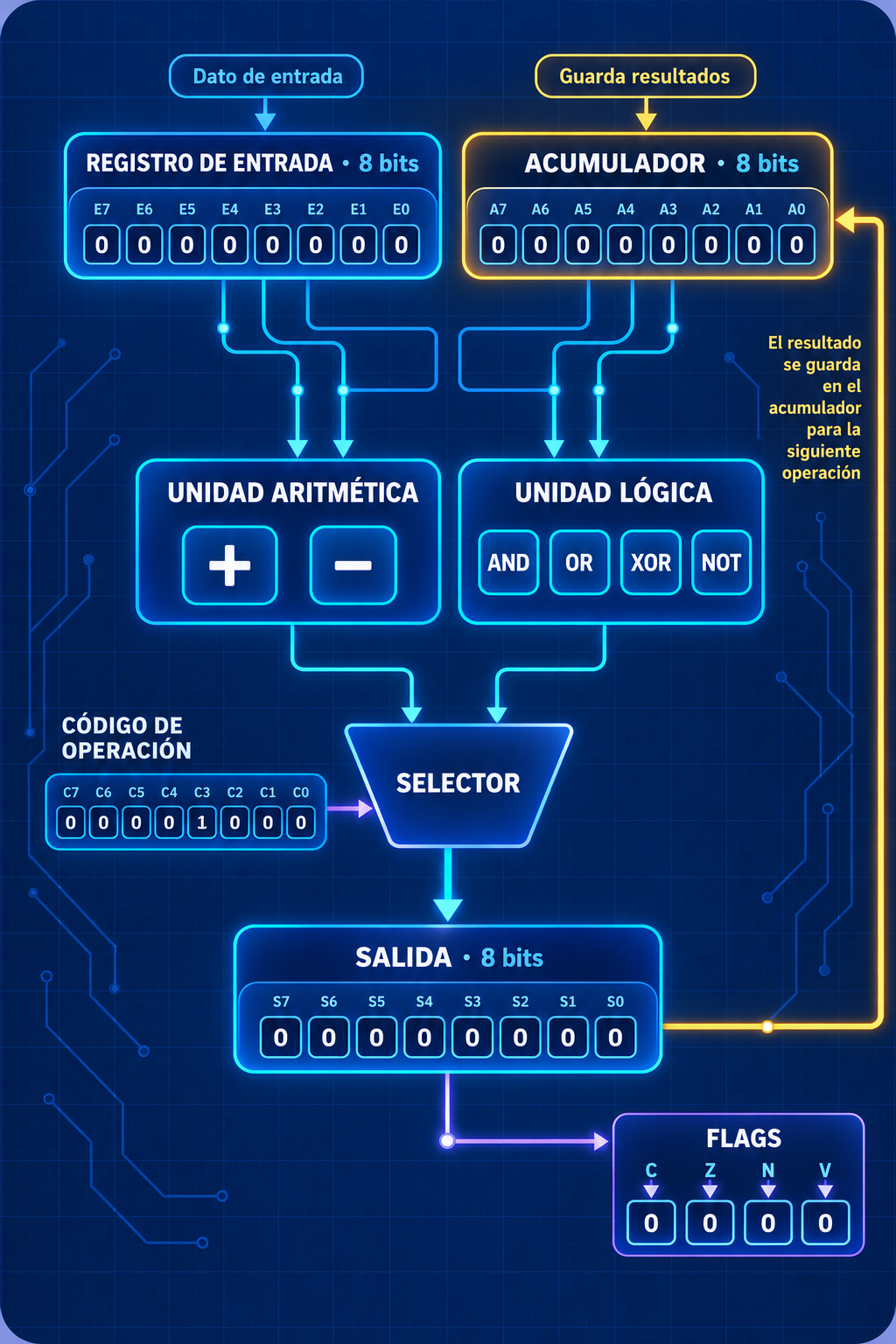

Arquitectura de una ALU de 8 bits: entradas A y B, unidades aritmética y lógica, selector, salida y flags C, Z, N y V

Flags

Se iluminan cuando valen 1

AcarreoC=0
CeroZ=0
NegativoN=0
OverflowV=0

Salida (8 bits)

—
--------

Operación pendiente

Pulsa «Ejecutar operación» para calcular el resultado y actualizar los flags.

Operación bit a bit

La ALU aplica la misma operación en cada columna.

¿Para qué puede servir?

¿Qué indican los flags?

Los flags son bits de estado que la ALU actualiza automáticamente después de cada operación. No forman parte del resultado numérico: guardan información adicional sobre él, como si ha sido cero, negativo, ha producido un acarreo o ha superado el rango disponible. La CPU consulta estos indicadores para comparar valores, detectar situaciones especiales y decidir qué instrucción ejecutar a continuación; por ejemplo, realizar un salto condicional cuando dos valores son iguales o cuando un resultado es negativo.

C
Acarreo (Carry). Se activa si una suma genera un noveno bit. En este simulador también señala préstamo cuando A es menor que B en una resta.
Z
Cero (Zero). Se activa cuando los ocho bits del resultado son 0.
N
Negativo (Negative). Copia el bit más significativo. En complemento a 2, un 1 indica un resultado negativo.
V
Desbordamiento (Overflow). Se activa cuando el resultado matemático con signo queda fuera del intervalo −128…127.
